一般一個完整的壓力變送器訂單如下所示
7MF4033-1BA00-2AB6-Z
A01+B11+C11+Y01
Y01: 0.1… 0.5 bar
其中"7MF4033-1BA00-2AB6"為壓力變送器表本體訂貨信息；
"Z"代表該表帶有附件；
"A01+B11+C11+Y01+Y21"為附件信息清單；
"Y01: 0.1… 0.5 bar"為"Y01"這個附件的具體描述
7MF4X3X-XXXXX-XXXX
其中"7MF4"和"3"對DSIII 型壓力變送器都是固定不變的。
7MF4X3X-XXXXX-XXXX
這一位代表"壓力變送器類型"，可選"0，1，2，3，4，5，6"共7 種選擇。
"0"代表"壓力型壓力變送器"（單點測量，以實時大氣壓為基準）
"1"為單點測量型，與"SITRANS P 300"類似，法蘭連接。此處不作具體介紹。
"2"代表"壓力型絕壓變送器"（單點測量，以絕對零壓力為基準）
"3"代表"差壓型絕壓變送器"（單點測量，以絕對零壓力為基準）
注意："3"與"2"的不同之處在于"3"為差壓表，耐壓性能較好。
"4"代表"差壓型壓力變送器"（兩點測量，以實時大氣壓為基準）
"5"代表"差壓型壓力變送器"（兩點測量，以實時大氣壓為基準）z大工作壓力（靜壓）42MPa
注意："5"與"4"的不同之處在于"5"z大工作壓力（靜壓）高于"4" ，即過程法蘭略厚。
"6"代表"液位變送器"（兩點測量，以實時大氣壓為基準）
注意："6"與"4"的不同之處在于"6"只用于液位測量，須與7MF4912 型遠傳法蘭相配套。
7MF4X3X-XXXXX-XXXX
這一位代表"通訊方式"，可選"3，4，5"共3 種選擇。
"3"代表"HART 通訊"
"4"代表"Profibus 通訊" 即"PA"
"5"代表"Foundation Fieldbus 通訊 "即"FF"
7MF4X3X-XXXXX-XXXX
這一位代表"傳感器內部填充液類型及傳感器清潔方式"，可選"1，3"共2 種選擇。
注意：7MF453X 和 7MF463X 只可選擇"1"
"1"為標準選擇，代表"傳感器內部填充硅油，傳感器及過程連接標準清潔"
"3"代表"傳感器內部填充惰性油，傳感器及過程連接脫脂清潔"
注意：在氧化性條件下應用時，須選"3"，同時須選擇附加項"E10"。
如果變送器與遠傳法蘭相配接，此位一律選"1"（相對來說比較省錢，又無影響）
7MF4X3X-XXXXX-XXXX
這一位代表"測量量程"，具體信息請參考西門子新目錄。
例：7MF4433-1BXXX-XXXXX
"B" 測量量程"0.1…2 kPa" 代表測量范圍為0-2kPa。
注意：其中"0.1"與附加項 Y01（客戶選擇量程）有關，具體請參考Y01 解釋。
例：7MF4434-1BXXX-XXXXX
"B" 測量量程"2 kPa" 代表測量范圍為0-2kPa
注意：7MF443X-XBXXX-XXXXX 不能與遠傳法蘭相配接！?。?nbsp;
7MF4X3X-XXXXX-XXXX

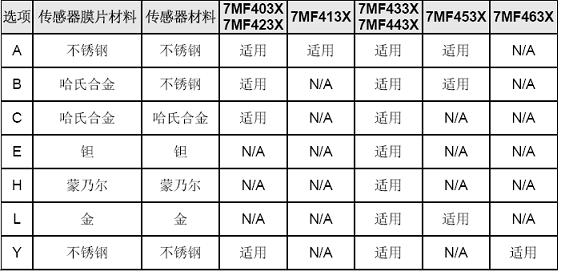

這一位代表"接液部件"，可選"A,B,C,E,H,L,Y"共7 種
接液部件分為2 部分，傳感器膜片及傳感器本身。
7MF4X3X-XXXXX-XXXX

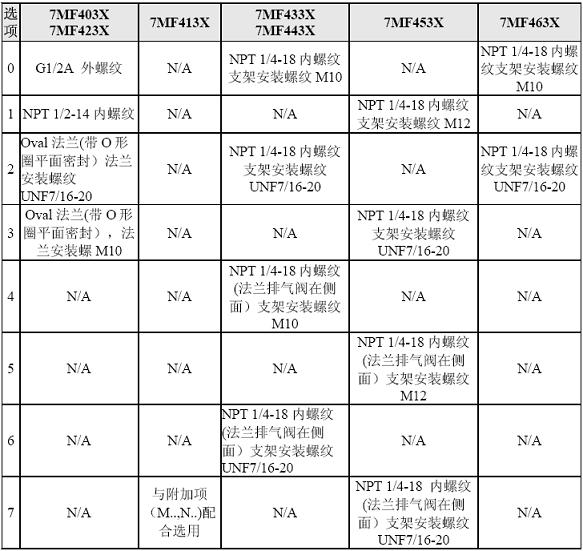

這一位代表"過程連接"，具體見下表。
7MF4X3X-XXXXX-XXXX
這一位代表"非接液部件材料"，可選"0，2，3"共3 種選擇。
7MF403X, 7MF413X, 7MF423X 可選"0，3"
"0"為標準選擇，代表"鋁制外殼"
"3"代表"不銹鋼精制外殼"
7MF433X, 7MF443X, 7MF453X，7MF463X 可選"2，3"
"2"為標準選擇，代表"不銹鋼法蘭連接螺絲，鋁制外殼"
"3"代表"不銹鋼法蘭連接螺絲，不銹鋼精制外殼"
7MF4X3X-XXXXX-XXXX
這一位代表"版本"，可選"1，2，3"共3 種選擇。
"1"為標準選擇，代表"德文銘牌"
注：一般須與B11,B12,B13,B14 配合選擇。例 "2"+B11 為英文
"3"代表當?shù)剡x擇，代表"中文銘牌"
注意：當前大連工廠還在建造中，"3"暫時不適用！
7MF4X3X-XXXXX-XXXX
這一位代表"防爆保護"，可選"A,B,D,P,E,R,N"共7 種選擇。
"A" ，代表"非防爆保護"
"B" ，代表"本安保護"
"D" ，代表"隔爆保護" 不帶表本體電纜接頭
"P" ，代表"本安+隔爆保護" 帶表本體本安電纜接頭
注：此選擇代表客戶在現場時可確認"本安"或"隔爆"保護。只可選其一。
"E" ，代表"2 區粉塵保護"
"R" ，代表"本安+隔爆+ 2 區粉塵保護"帶表本體本安電纜接頭
注：此選擇代表客戶在現場時可確認"本安"或"隔爆"或"粉塵"保護。只可選其一。
"N" ，代表"北美與加拿大認的本安+隔爆保護"，只能與7MF4X3X-XXXXX-XXCX 配合
注意：7MF413X 當前只有"A" 非防爆保護可供選擇
7MF4X3X-XXXXX-XXXX
這一位代表"電氣連接，即電纜接頭"，可選"A,B,C,D,F"共5 種選擇。
注意：并非型號都有5 種選擇，具體請參考新目錄
"A" ，代表"Pg13.5 接頭"， 不可與"隔爆"同時選用
"B" ，代表"M20*1.5 電纜接頭"
"C" ，代表"NPT1/2-14 電纜接頭"
"D" ，代表"Han 7D 接頭"， 不可與"隔爆"同時選用。 (不常用）
"F" ，代表"M12 金屬電纜接頭"，不可與"隔爆"與"隔爆+本安"同時選用
注：即只有"B"和"C"可與隔爆配合使用！
7MF4X3X-XXXXX-XXXX
這一位代表"顯示"，可選"1,6,7"共3 種選擇。
"1" ，代表"不帶顯示"， 前后表頭均為盲蓋，內置顯示LCD。
"6" ，代表"帶顯示"，前表頭為帶玻璃蓋。
"7" ，代表"帶顯示，非標準mA 顯示" ,與Y21 或Y22 配合使用
例： 若此位選"7"， 同時Y21 選"kPa" ,表頭顯示將不是mA 顯示, 顯示當前單位為"kPa"的壓力
值。
若此位選"7"， 同時Y22 選"0…100 l/min" ,表頭顯示將不是mA 顯示, 顯示當前單位為
"l/min" 的流量值。
注：若"6"，顯示當前mA 值； 若"7"，顯示當前客戶選擇的壓力（流量，液位）值
壓力變送器安裝支架：A01,A02
A01: 碳鋼安裝支架，U 形環組件
P 型變送器為M8 U 形環
DP 型變送器根據過程連接不同，U 形環可能為M10, M12 ,UNF7/16
A02: 不銹鋼安裝支架，U 形環組件
P 型變送器為M8 U 形環
DP 型變送器根據過程連接不同，U 形環可能為M10, M12 ,UNF7/16
注意：7MF463X 不需安裝支架！
過程法蘭O 形圈：A20,A21,A22,A23
此附件只適用于DP 型壓力變送器，無此附件過程法蘭為標準FPM(Viton) O 形圈
A20: 過程法蘭O 形圈為PTFE(Teflon)
A21:過程法蘭O 形圈為FEP, 食品行業適用
A22:過程法蘭O 形圈為FFPM
A23:過程法蘭O 形圈為NBR
Han 電氣接頭：A30,A31
此附件在市場不通用，不可與"隔爆"類型相配，只適用于HART 通訊方式。
A30: Han 7D (金屬，灰色） A31:Han 8U
密封螺絲（放氣螺絲）：A40
此附件只適用于DP 型壓力變送器
A40: NPT1/4-18 螺紋，帶放氣閥。
一臺DP 表配2 個。7MF463X 為1 個。
如無此附件，DP 型壓力變送器的過程法蘭上帶2 個密封螺絲（無放氣閥）。7MF463X 為1 個。
M12 金屬電氣接頭電纜插座：A50
此附件不可與"隔爆"類型相配
A50: M12 金屬電氣接頭插座
此附件與M12 金屬電氣接頭相配
銘牌語種：B11,B12,B13,B14
此附件與7MF4X3X-XXXXX-2XXX, 標準相配使用
B11: 英文銘牌
B12: 法文銘牌 不通用！
B13: 西班牙文銘牌 不通用！
B14: 意大利文銘牌 不通用！
英文銘牌（校準證書）上單位改：B21 此附件不通用！
B21: 英文銘牌上壓力單位為 inH2O 或者 psi （適用于英國區域）
校準證書（測試報告）：C11
C11: 線性等測試報告
材質報告：C12
C12: 材質報告，如帶遠傳法蘭在遠傳法蘭后選C12, 否則只有壓力變送器材質報告，無遠傳法蘭
材質報告。
工廠證書：C14
此附件不通用！工廠出具的產品證書，與C12 類似。
功能安全（SIL)證書：C20
此附件不通用（西門子內部網上有）！只適用于HART 通訊方式。
電流上限輸出信號設置：D05
電流上限輸出電流設置為22.5 mA, 如無此選項為 20.5 mA。
注意：只適用于HART 通訊方式。
符合NACE 的制造商聲明：D07
此附件不通用！只適用于哈氏密封膜片和不銹鋼密封膜片
外殼IP68 防護等級：D12
不能與Han 或Pg13.5 電氣接頭同時使用。
按鍵旁邊帶數字指示器：D27
此附件不通用！
只適用帶如下選擇的變送器：
7MF4X33-XXXX2-XAX6-Z Y21
7MF4X33-XXXX2-XAX6-Z Y01+Y22
7MF4X33-XXXX2-XAX7-Z Y21
7MF4X33-XXXX2-XAX7-Z Y01+Y22
注意：不適用7MF4133 和 7MF4633 ！
蒙乃爾材料的過程法蘭螺絲：D34
注意：只適用7MF443X, z大工作靜壓值<=PN20 !
橢圓（Oval)法蘭組件：D37
一套Oval 法蘭組件（客戶端連接方式為NPT1/2-14）包括1 片橢圓法蘭，
PTFE 墊圈， 2 個跟過程連接相配的螺絲。
注意：P 型壓力變送器及7MF463X 及7MF433X 配一套Oval 法蘭組件， DP
型壓力變送器(7MF443X 和7MF453X）配兩套Oval 法蘭組件
防爆區域使用：E01, E02
此附件不通用！防爆一般不分0 區/1 區/2 區。
E01: 使用在1 區/2 區， 只能與本安防爆類型相配。
E02: 使用在0 區，只能與本安防爆類型相配。
AD/TRD 的TUV 認：E06
此附件不通用！只適用于7MF4433。
只能與本安防爆類型相配。
適用于可燃和非可燃液體應用的填充液充滿安全設備：E08
z大壓力：PN32, 只能與本安防爆類型相配, 不適用測量單元"惰性充灌液體"。
注意：只適用7MF443X 和 7MF463X。
氧化環境應用：E10
z大壓力：16 MPa, 適用測量單元"惰性充灌液體"。
注意：不適用7MF453X 和7MF463X。
INMETRO(巴西）本安防爆：E25
注意：不適用！
中國NEPSI 防爆：E55, E56, E57
E55: 本安
E56: 隔爆
E57: 2 區粉塵防爆
變換過程連接側：H01
H01: 過程 法蘭原先垂直于表頭，現在平行于表頭（過程法蘭在以大地為基準的平行面上旋轉90
度）。
注意：只用于DP 型。
用于氣體測量的側面放氣螺絲：H02
H02: 放氣螺絲安裝在過程 法蘭側面上方（一般情況下放氣螺絲在安裝在NPT1/4 法蘭過程連接
接口上或者安裝在過程法蘭側面下方)。
注意：只用于7MF433X 和7MF443X。
垂直法蘭：H03
H03: 相當于不銹鋼過程法蘭在以垂直大地為基準的平面上旋轉90 度，
法蘭為半法蘭。
注意：只用于7MF443X 和7MF453X。不能與K01,K02,K04 連用。
過程法蘭：K01,K02,K04
K01: 哈氏合金過程法蘭
K02: 蒙乃爾過程法蘭
K04: 帶PVDF 內寸的不銹鋼法蘭；z大壓力：PN10；z大介質溫度：90 攝氏度。
注意：只用于7MF433X 和7MF443X。
設置測量范圍：Y01,Y02
Y01: 符合線性特征曲線，z多5 位數字。
例 Y01: 10000 to 15000 Pa (正確） Y01: 100.01 to 135.50 mbar (正確）
結合具體例子了解Y01 的構造：變送器 7MF4433-xFxxx-xxxx-Z Y01: a to b mbar
(7MF4533,7MF4633 同）
F 代表量程 16 … 1600mbar
IaI<=1600mbar 并且 IbI<=1600mbar 并且 16mbar<= Ia-bI<=1600mbar
注意：7MF4433-xHxxx-xxxx-Z 時，Ia/bI<=30bar(若取負值，<=10bar) ?。?！
變送器 7MF4033-xDxxx-xxxx-Z Y01: a to b bar
D 代表量程 0.16 … 16bar
IaI<=16bar （若取負值，<=1bar) 并且 IbI<=16bar (若取負值，<=1bar) 并且 0.16bar<=IabI<=
16bar
變送器 7MF4233-xDxxx-xxxx-Z Y01: a to b mbar (7MF4333 同）
D 代表量程 8.3 … 250 mbar
0<=a<=250 mbar 并且 0<=b
Han 電氣接頭：A30,A31
M12 金屬電氣接頭電纜插座：A50
按鍵旁邊帶數字指示器：D27
此附件不通用！
橢圓（Oval)法蘭組件：D37
垂直法蘭：H03
補充一點，H03垂直法蘭不可以做成遠傳的形式，選型時要注意。 |
