一般一個完整的壓力變送器訂單如下所示
                  7MF4033-1BA00-2AB6-Z
                  A01+B11+C11+Y01
                  Y01: 0.1… 0.5 bar
 其中"7MF4033-1BA00-2AB6"為壓力變送器表本體訂貨信息；
 "Z"代表該表帶有附件；
 "A01+B11+C11+Y01+Y21"為附件信息清單；
 "Y01: 0.1… 0.5 bar"為"Y01"這個附件的具體描述

 7MF4X3X-XXXXX-XXXX
 其中"7MF4"和"3"對DSIII 型壓力變送器都是固定不變的。

 7MF4X3X-XXXXX-XXXX
 這一位代表"壓力變送器類型"，可選"0，1，2，3，4，5，6"共7 種選擇。
 "0"代表"壓力型壓力變送器"（單點測量，以實時大氣壓為基準）
 "1"為單點測量型，與"SITRANS P 300"類似，法蘭連接。此處不作具體介紹。
 "2"代表"壓力型絕壓變送器"（單點測量，以絕對零壓力為基準）
 "3"代表"差壓型絕壓變送器"（單點測量，以絕對零壓力為基準）
 注意："3"與"2"的不同之處在于"3"為差壓表，耐壓性能較好。
 "4"代表"差壓型壓力變送器"（兩點測量，以實時大氣壓為基準）
 "5"代表"差壓型壓力變送器"（兩點測量，以實時大氣壓為基準）z大工作壓力（靜壓）42MPa
 注意："5"與"4"的不同之處在于"5"z大工作壓力（靜壓）高于"4" ，即過程法蘭略厚。
 "6"代表"液位變送器"（兩點測量，以實時大氣壓為基準）
 注意："6"與"4"的不同之處在于"6"只用于液位測量，須與7MF4912 型遠傳法蘭相配套。

 7MF4X3X-XXXXX-XXXX
 這一位代表"通訊方式"，可選"3，4，5"共3 種選擇。
 "3"代表"HART 通訊"
 "4"代表"Profibus 通訊" 即"PA"
 "5"代表"Foundation Fieldbus 通訊 "即"FF"

 7MF4X3X-XXXXX-XXXX
 這一位代表"傳感器填充液類型及傳感器清潔方式"，可選"1，3"共2 種選擇。
 注意：7MF453X 和 7MF463X 只可選擇"1"
 "1"為標準選擇，代表"傳感器填充硅油，傳感器及過程連接標準清潔"
 "3"代表"傳感器填充惰性油，傳感器及過程連接脫脂清潔"
 注意：在氧化性條件下應用時，須選"3"，同時須選擇附加項"E10"。
 如果變送器與遠傳法蘭相配接，此位一律選"1"（相對來說比較省錢，又無影響）

 7MF4X3X-XXXXX-XXXX
 這一位代表"測量量程"，具體信息請參考西門子新目錄。

 例：7MF4433-1BXXX-XXXXX
 "B" 測量量程"0.1…2 kPa" 代表測量范圍為0-2kPa。
 注意：其中"0.1"與附加項 Y01（客戶選擇量程）有關，具體請參考Y01 解釋。
 例：7MF4434-1BXXX-XXXXX
 "B" 測量量程"2 kPa" 代表測量范圍為0-2kPa
 注意：7MF443X-XBXXX-XXXXX 不能與遠傳法蘭相配接！！！
7MF4X3X-XXXXX-XXXX

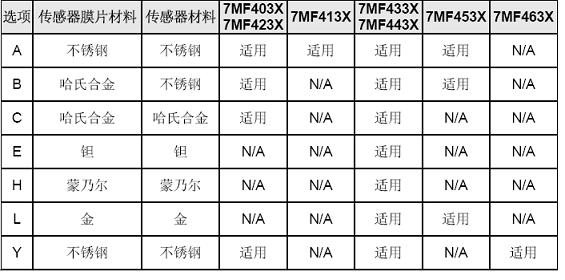

這一位代表"接液部件"，可選"A,B,C,E,H,L,Y"共7 種
接液部件分為2 部分，傳感器膜片及傳感器本身。

7MF4X3X-XXXXX-XXXX

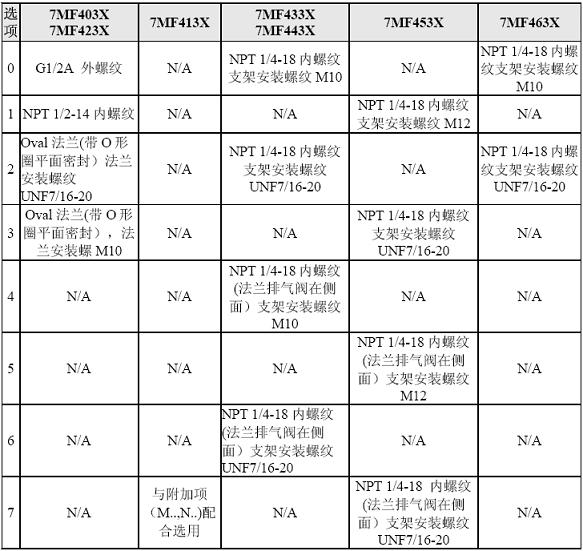

 這一位代表"過程連接"，具體見下表。


7MF4X3X-XXXXX-XXXX
 這一位代表"非接液部件材料"，可選"0，2，3"共3 種選擇。
 7MF403X, 7MF413X, 7MF423X 可選"0，3"
 "0"為標準選擇，代表"鋁制外殼"
 "3"代表"不銹鋼精制外殼"
 7MF433X, 7MF443X, 7MF453X，7MF463X 可選"2，3"
 "2"為標準選擇，代表"不銹鋼法蘭連接螺絲，鋁制外殼"
 "3"代表"不銹鋼法蘭連接螺絲，不銹鋼精制外殼"
 7MF4X3X-XXXXX-XXXX
 這一位代表"版本"，可選"1，2，3"共3 種選擇。
 "1"為標準選擇，代表"德文銘牌"
 注：一般須與B11,B12,B13,B14 配合選擇。例 "2"+B11 為英文
 "3"代表當?shù)剡x擇，代表"中文銘牌"
 注意：當前大連工廠還在建造中，"3"暫時不適用！

 7MF4X3X-XXXXX-XXXX
 這一位代表"防爆保護"，可選"A,B,D,P,E,R,N"共7 種選擇。
 "A" ，代表"非防爆保護"
 "B" ，代表"本安保護"
 "D" ，代表"隔爆保護" 不帶表本體電纜接頭
 "P" ，代表"本安+隔爆保護" 帶表本體本安電纜接頭
 注：此選擇代表客戶在現場時可確認"本安"或"隔爆"保護。只可選其一。
 "E" ，代表"2 區粉塵保護"
 "R" ，代表"本安+隔爆+ 2 區粉塵保護"帶表本體本安電纜接頭
 注：此選擇代表客戶在現場時可確認"本安"或"隔爆"或"粉塵"保護。只可選其一。
 "N" ，代表"北美與加拿大的本安+隔爆保護"，只能與7MF4X3X-XXXXX-XXCX 配合
 注意：7MF413X 當前只有"A" 非防爆保護可供選擇

 7MF4X3X-XXXXX-XXXX
 這一位代表"電氣連接，即電纜接頭"，可選"A,B,C,D,F"共5 種選擇。
 注意：并非型號都有5 種選擇，具體請參考新目錄
 "A" ，代表"Pg13.5 接頭"， 不可與"隔爆"同時選用
 "B" ，代表"M20*1.5 電纜接頭"
 "C" ，代表"NPT1/2-14 電纜接頭"
 "D" ，代表"Han 7D 接頭"， 不可與"隔爆"同時選用。
 "F" ，代表"M12 金屬電纜接頭"，不可與"隔爆"與"隔爆+本安"同時選用
 注：即只有"B"和"C"可與隔爆配合使用！

 7MF4X3X-XXXXX-XXXX
 這一位代表"顯示"，可選"1,6,7"共3 種選擇。
 "1" ，代表"不帶顯示"， 前后表頭均為盲蓋，內置顯示LCD。
 "6" ，代表"帶顯示"，前表頭為帶玻璃蓋。
 "7" ，代表"帶顯示，非標準mA 顯示" ,與Y21 或Y22 配合使用
 例： 若此位選"7"， 同時Y21 選"kPa" ,表頭顯示將不是mA 顯示, 顯示當前單位為"kPa"的壓力
 值。
 若此位選"7"， 同時Y22 選"0…100 l/min" ,表頭顯示將不是mA 顯示, 顯示當前單位為
 "l/min" 的流量值。
 注：若"6"，顯示當前mA 值； 若"7"，顯示當前客戶選擇的壓力（流量，液位）值

壓力變送器安裝支架：A01,A02
 A01: 碳鋼安裝支架，U 形環組件
 P 型變送器為M8 U 形環
 DP 型變送器根據過程連接不同，U 形環可能為M10, M12 ,UNF7/16
 A02: 不銹鋼安裝支架，U 形環組件
 P 型變送器為M8 U 形環
 DP 型變送器根據過程連接不同，U 形環可能為M10, M12 ,UNF7/16
 注意：7MF463X 不需安裝支架！
 過程法蘭O 形圈：A20,A21,A22,A23
 此附件只適用于DP 型壓力變送器，無此附件過程法蘭為標準FPM(Viton) O 形圈
 A20: 過程法蘭O 形圈為PTFE(Teflon)
 A21:過程法蘭O 形圈為FEP, 食品行業適用
 A22:過程法蘭O 形圈為FFPM
 A23:過程法蘭O 形圈為NBR

 Han 電氣接頭：A30,A31
 此附件在市場不通用，不可與"隔爆"類型相配，只適用于HART 通訊方式。
 A30: Han 7D (金屬，灰色） A31:Han 8U

 密封螺絲（放氣螺絲）：A40
 此附件只適用于DP 型壓力變送器
 A40: NPT1/4-18 螺紋，帶放氣閥。
 一臺DP 表配2 個。7MF463X 為1 個。
 如無此附件，DP 型壓力變送器的過程法蘭上帶2 個密封螺絲（無放氣閥）。7MF463X 為1 個。

 M12 金屬電氣接頭電纜插座：A50
 此附件不可與"隔爆"類型相配
 A50: M12 金屬電氣接頭插座
 此附件與M12 金屬電氣接頭相配
 銘牌語種：B11,B12,B13,B14
 此附件與7MF4X3X-XXXXX-2XXX, 標準相配使用
 B11: 英文銘牌
 B12: 法文銘牌 不通用！
 B13: 西班牙文銘牌 不通用！
 B14: 意大利文銘牌 不通用！

 英文銘牌（校準證書）上單位改：B21  此附件不通用！
 B21: 英文銘牌上壓力單位為 inH2O 或者 psi （適用于英國區域）
 校準證書（測試報告）：C11
 C11: 線性等測試報告
 材質報告：C12
 C12: 材質報告，如帶遠傳法蘭在遠傳法蘭后選C12, 否則只有壓力變送器材質報告，無遠傳法蘭
 材質報告。
 工廠證書：C14
 此附件不通用！工廠出具的產品證書，與C12 類似。
 功能安全（SIL)證書：C20
 此附件不通用（西門子內部網上有）！只適用于HART 通訊方式。
 電流上限輸出信號設置：D05
 電流上限輸出電流設置為22.5 mA, 如無此選項為 20.5 mA。
 注意：只適用于HART 通訊方式。
 符合NACE 的制造商聲明：D07
 此附件不通用！只適用于哈氏密封膜片和不銹鋼密封膜片
 外殼IP68 防護等級：D12
 不能與Han 或Pg13.5 電氣接頭同時使用。
 按鍵旁邊帶數字指示器：D27
 此附件不通用！
 只適用帶如下選擇的變送器：
 7MF4X33-XXXX2-XAX6-Z Y21
 7MF4X33-XXXX2-XAX6-Z Y01+Y22
 7MF4X33-XXXX2-XAX7-Z Y21
 7MF4X33-XXXX2-XAX7-Z Y01+Y22
 注意：不適用7MF4133 和 7MF4633 ！
 蒙乃爾材料的過程法蘭螺絲：D34
 注意：只適用7MF443X, z大工作靜壓值<=PN20 !

 橢圓（Oval)法蘭組件：D37
 一套Oval 法蘭組件（客戶端連接方式為NPT1/2-14）包括1 片橢圓法蘭，
 PTFE 墊圈， 2 個跟過程連接相配的螺絲。
 注意：P 型壓力變送器及7MF463X 及7MF433X 配一套Oval 法蘭組件， DP
 型壓力變送器(7MF443X 和7MF453X）配兩套Oval 法蘭組件
 防爆區域使用：E01, E02
 此附件不通用！防爆一般不分0 區/1 區/2 區。
 E01: 使用在1 區/2 區， 只能與本安防爆類型相配。
 E02: 使用在0 區，只能與本安防爆類型相配。
 AD/TRD 的TUV ：E06
 此附件不通用！只適用于7MF4433。
 只能與本安防爆類型相配。
 適用于可燃和非可燃液體應用的填充液充滿安全設備：E08
   z大壓力：PN32, 只能與本安防爆類型相配, 不適用測量單元"惰性充灌液體"。
 注意：只適用7MF443X 和 7MF463X。
 氧化環境應用：E10
   z大壓力：16 MPa, 適用測量單元"惰性充灌液體"。
 注意：不適用7MF453X 和7MF463X。
 INMETRO(巴西）本安防爆：E25
 注意：不適用！
 中國NEPSI 防爆：E55, E56, E57
 E55: 本安
 E56: 隔爆
 E57: 2 區粉塵防爆
 變換過程連接側：H01
 H01: 過程 法蘭原先垂直于表頭，現在平行于表頭（過程法蘭在以大地為基準的平行面上旋轉90
 度）。
 注意：只用于DP 型。
 用于氣體測量的側面放氣螺絲：H02
 H02: 放氣螺絲安裝在過程 法蘭側面上方（一般情況下放氣螺絲在安裝在NPT1/4 法蘭過程連接
 接口上或者安裝在過程法蘭側面下方)。
 注意：只用于7MF433X 和7MF443X。
 垂直法蘭：H03
 H03: 相當于不銹鋼過程法蘭在以垂直大地為基準的平面上旋轉90 度，
 法蘭為半法蘭。
 注意：只用于7MF443X 和7MF453X。不能與K01,K02,K04 連用。
 過程法蘭：K01,K02,K04
 K01: 哈氏合金過程法蘭
 K02: 蒙乃爾過程法蘭
 K04: 帶PVDF 內寸的不銹鋼法蘭；z大壓力：PN10；z大介質溫度：90 攝氏度。

 注意：只用于7MF433X 和7MF443X。
 設置測量范圍：Y01,Y02
 Y01: 符合線性特征曲線，z多5 位數字。
 例 Y01: 10000 to 15000 Pa (正確） Y01: 100.01 to 135.50 mbar (正確）
 結合具體例子了解Y01 的構造：變送器 7MF4433-xFxxx-xxxx-Z Y01: a to b mbar
 (7MF4533,7MF4633 同）
 F 代表量程 16 &hellip; 1600mbar
 IaI<=1600mbar 并且 IbI<=1600mbar 并且 16mbar<= Ia-bI<=1600mbar
 注意：7MF4433-xHxxx-xxxx-Z 時，Ia/bI<=30bar(若取負值，<=10bar) ！！！
 變送器 7MF4033-xDxxx-xxxx-Z Y01: a to b bar
 D 代表量程 0.16 &hellip; 16bar
 IaI<=16bar （若取負值，<=1bar) 并且 IbI<=16bar (若取負值，<=1bar) 并且 0.16bar<=IabI<=
 16bar
 變送器 7MF4233-xDxxx-xxxx-Z Y01: a to b mbar (7MF4333 同）
 D 代表量程 8.3 &hellip; 250 mbar
 0<=a<=250 mbar 并且 0<=b

Han 電氣接頭：A30,A31


M12 金屬電氣接頭電纜插座：A50

按鍵旁邊帶數字指示器：D27
 此附件不通用！

橢圓（Oval)法蘭組件：D37

垂直法蘭：H03

補充一點，H03垂直法蘭不可以做成遠傳的形式，選型時要注意。
