產品簡介
橫河電機的科里奧利質量流量計Rotamass Total Insight（TI）采用Total Insight的理念，為測量液體和氣體提供非常高的精度，并支持產品整個生命周期。根據直接的質量流量、密度、溫度測量值，使用Rotamass TI可以計算出：操作或參考條件下的體積流量參考條件下的密度可混合或不可混合流體的濃度測量值通過額外的測量輸入，Ro
產品分類
橫河電機的科里奧利質量流量計Rotamass Total Insight（TI）采用Total Insight的理念，為測量液體和氣體提供非常高的精度，并支持產品整個生命周期。
根據直接的質量流量、密度、溫度測量值，使用Rotamass TI可以計算出：
操作或參考條件下的體積流量
參考條件下的密度
可混合或不可混合流體的濃度測量值
通過額外的測量輸入，Rotamass TI可以計算出牛頓流體的流體粘度或氣體測量的能量熱值。
Rotamass TI提供各種先進的接口，包括新技術Ethernet-APL（高級物理層），有助于基于數據全面了解用戶的流程。
點擊此處了解有關Ethernet-APL技術的更多信息。
OpreX是橫河電機工業自動化(IA)和控制業務的綜合品牌，代表著相關技術和解決方案的優良性能。它涵蓋多個類別及各類別下的系列產品。該產品屬于OpreX測量類別下的OpreX現場儀表系列。

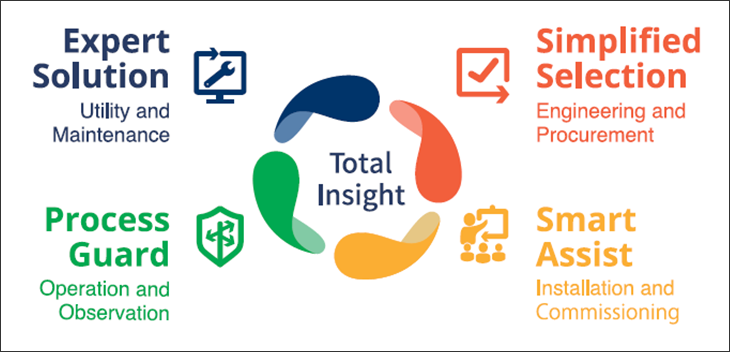

Total Insight
在過去的十幾年里，科里奧利質量流量和密度計的使用，已經從通用用途轉變為支持用戶在特定應用中的需求。
隨著技術復雜性的增加，對簡單操作和處理的需求也在不斷提高。

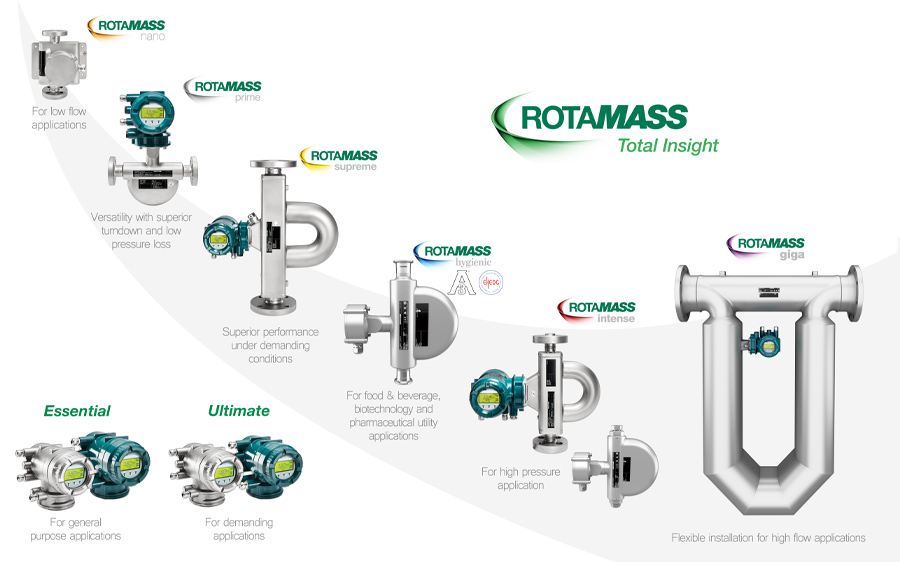

為了滿足這些需求，橫河電機提供六條專用產品線和兩種專用變送器，實現更高的靈活性——Rotamass Total Insight。
該產品是石化、化工、食品和飲料等工業流程的理想選擇。
接液材料具有優異的耐磨性、耐腐蝕性和抗滲透性，即使在高壓高溫下，也能提供高精度和穩定的流量測量。
有關詳細規格，請參閱“下載”選項卡下的一般規格書。
| 產品線 | Rotamass Supreme | ||
|---|---|---|---|
 | |||
| 流量范圍 |  | ||
液體測量 | |||
| 一般液體 | ● | ||
| 腐蝕性液體 | ● | ||
| 高粘度流體 | ○ | ||
氣體測量 | |||
| 一般氣體 | ○ | ||
| 低密度氣體 | ○ | ||
混合流體 | |||
| 不可混合或可混合的液體 | ● | ||
| 夾帶氣體的液體 | ● | ||
過程條件 | |||
| 過程溫度 | -196 - +350 °C -321 - +662 °F | ||
| 過程壓力上限 | 100 bar 或 250 bar *1 1450 psi 或 3626 psi *1 | ||
| 過程連接口徑 | DN15 - DN125 3/8 in. - 5 in. | ||
精度（最高值） | |||
| 液體的質量流量 | ± 0.1 % | ||
| 氣體的質量流量 | ± 0.35 % | ||
| 液體密度 | ± 0.5 g/l | ||
| 平面規格精度 | ○ | ||
材質和過程連接 | |||
| 接液部件的材質 | 316L/1.4404 或合金 C-22/2.4602 或 304/1.4301 *1 | ||
| 法蘭過程連接 | EN、ASME、JPI、JIS | ||
| 螺紋過程連接 | G、NPT | ||
| 卡箍過程連接 | DIN32676、 JIS/ISO2852 | ||
傳感器設計 | |||
| 絕緣和伴熱可選項 | ● | ||
| 爆破片 | ● | ||
| 面間距（客戶指定，NAMUR標準） | ● | ||
認證/證書 | |||
| 3-A、EHEDG、 EC1935:04 和 EC2023:06 | ● | ||
| 船舶應用 | ● | ||
| 功能安全 | SIL 2 (SIL3) | ||
| 托管轉移申請 | NTEP, INMETRO | ||
| 防爆區域認證 | IECEx、ATEX、UKEx、FM (美國/加拿大)、NEPSI、INMETRO、PESO、EAC Ex、臺灣安全標志、韓國Ex、日本Ex、ECAS Ex、烏克蘭Ex | ||
●: 支持 ○: 某些條件下支持 -: 不支持 *1: 按需提供
專門用于高壓應用的型號
ROTAMASS Intense科里奧利質量流量和密度計采用堅固耐用的設計，可在高壓應用中進行準確測量。
安全始終是需要考慮的問題，尤其是在高壓下操作時。該系列的設計可滿足較高的安全要求。結合全面健康檢查等先進診斷功能，可始終確保在安全控制之下進行操作。
典型應用
化學品注入
壓縮氣體
燃料
乙二醇TEG/MEG
高壓氣體
液壓油
碳氫化合物
液化氣體
天然氣水合物
海上和陸上
石油精煉工藝
溶劑
您是否曾經為被測過程選擇合適的產品/規格而苦惱？
產品選擇
我們的在線工具Product Finder和FlowConfigurator可以提供方便的支持。
請根據您的目的和工藝條件選擇合適的產品和規格。
為您的應用找到合適的流量計，確定尺寸并進行配置！
FlowConfigurator允許您生成數據表并保存您的選型項目，以便于重復使用。
您是否曾經在啟動時為設置必要的參數而苦惱？ 向導功能 多種語言 濃度計算 您是否曾想在不將產品從生產線上移除的情況下了解其內部狀況？ 全面的健康檢查功能 通過全面的健康檢查，Rotamass TI 提供有效的維護和診斷工具，可在不干擾流程的情況下，進行完整的儀表驗證。 驅動電路 傳感器電路 溫度電路 硬件和軟件 管道健康 使用全面健康檢查功能，可以輕松確定流量計的狀況，而不會干擾正在運行的測量，并將結果記錄在驗證報告中。 管道健康檢查功能 檢查頻率（按預定間隔進行單次或自動測試） 報警級別的定義 橫河電機的FieldMate使用DTM提供完整的報告，并顯示清晰的驗證結果 事件管理 數據記錄功能 這使得在有設備本身的情況下，可以輕松地記錄過程信息。此外，數據以文本格式存儲。 您是否曾經花時間做類似于備份設備參數、將參數復制到更換設備等工作？ 數據移動性 按需功能 濃度測量功能 凈油計算功能 批處理功能 粘度功能 熱量測量功能 管道健康檢查 通用電源 廣泛的I/O組合 面間距短 動態壓力補償 盒中盒設計 通過經過驗證的盒中盒設計，使核心測量元件不易受到外部因素的影響。 伴熱夾套 在堅固耐用的傳感器設計的支持下，我們的工廠安裝的絕緣和伴熱解決方案可提供良好的絕緣、沿整個流路的連續加熱和加熱流體的吹掃。這使得能夠處理高溫、粘性工藝流體或熔融流體（如硫磺）。 工業4.0是一個變革性的概念，旨在革新制造業，起源于德國政府的戰略。通過利用數字化、自動化和數據驅動的流程，工業4.0尋求提高生產率并實現高效制造。Ethernet-APL是順利訪問必要現場數據的關鍵技術。 智能工廠 物聯網（IoT） 云計算 大數據和分析 為了實現工業4.0，Ethernet-APL是為危險環境中的過程自動化而設計的先進技術。 兩線以太網電纜 本安型防爆 與IoT直接集成 互操作性 大數據和分析 長電纜長度 傳輸速度 重復使用現有布線 干線上交換機之間長達1000 m的長電纜拓撲示例 * 干線和Spur Ethernet-APL（高級物理層）為流程工業中的用戶提供了多種優勢。 簡化網絡配置 統一的故障排除工具 減少安裝時間和成本 有效集成 將整個自動化金字塔聯網 以非爆炸性為例，在以下條件下，源功率等級C（現場開關支線端口）可以與現場設備的支線（負載）端口等級A、B或C相結合： 所有支線的最大電纜長度 APL現場設備僅連接到APL現場交換機的支線端口 Tunk_in端口僅連接到Trunk_out端口。 現場開關滿足所連接的APL現場設備的電力需求 * 功率等級 ROTAMASS Total Insight提供以下PROFINET over Ethernet-APL功能。 端口配置文件類別：Ethernet-APL的SLAA 符合PROFINET一致性等級B 帶功能塊的PA Profile 4.0 S2冗余可以支持PROFINET的系統冗余。這是與現場設備或控制器建立多個連接的概念，以便在發生故障事件時維護系統。Rotamass Total Insight提供S2冗余。此功能有助于減少停機時間。 Web服務器 具有PA-DIM的FDI設備包Total Insight - 智能助手 -
安裝和調試
使用Rotamass TI，可以交互式方式設置操作啟動所需的盡可能少的參數。
Rotamass TI系列不僅支持英語，還支持以下十種語言：法語、德語、意大利語、西班牙語、葡萄牙語、俄語、中文、波蘭語、哈薩克語和日語。這有助于防止在使用不熟悉的語言時出現壓力、誤解和參數設置錯誤。
除了質量流量測量，Rotamass TI還提供懸浮液、乳狀液和溶液的在線濃度測量功能。
預安裝的數據集支持對許多不同的工藝流體進行便捷配置，并且可以根據工藝特性進行單獨調整。
由于濃度測量高度依賴于溫度和密度，Rotamass TI 將準確的溫度測量與不同的密度校準選項相結合。這樣可以獲得高度準確、可靠的結果。Total Insight - 流程保護 -
操作和觀察
使用FieldMate軟件或符合FDT/DTM 1.2、2.0+標準的軟件工具，您可以在幾分鐘內執行全面的健康檢查，并確認以下內容：
這種獨特的功能可檢測測量管的剛度變化，這些變化可能是由于腐蝕、磨損或堵塞而造成。
這一點尤為重要，因為測量管剛度的變化直接影響質量流量測量。
管道健康檢查是一種在線驗證，可以根據用戶的工藝條件進行單獨調整。
Rotamass TI 可以設置報警和警告等事件的顯示、輸出信號、記錄和其他操作。
可以記錄事件（如報警）發生前后的設備數據，并將事件發生時的過程值作為觸發器記錄到microSD中。
此外，可以根據NAMUR NE107對事件進行分類和設置。
Rotamass TI系列可以配備microSD卡，并可以存儲過程信息。
因此，也可以通過microSD卡將數據導入PC，使用電子表格軟件進行分析。
Total Insight - 專業解決方案 -
設施和維護
Rotamass TI系列配備microSD卡，可存儲過程信息和使用說明書、圖紙、認證書等用戶文檔。
這使得在有設備本身的情況下，即可記錄過程信息。此外，數據以文本格式存儲。
因此，也可以通過microSD卡將數據導入PC，使用電子表格軟件進行分析。
靈活的功能
市場需求和工藝條件不斷發生變化。按需功能（FOD）包含有價值的功能，這些功能可以隨時激活，即使在安裝后、在任何地方都可以激活：
得益于其通用電源，Rotamass TI 可以毫不費力地安裝在各地。
廣泛的I/O組合允許針對用戶的系統進行個性化配置。
我們的科里奧利流量計的面間距較短，可與客戶特定的安裝長度選項相結合。
對于壓力波動的應用，動態補償對于保持準確可靠的質量流量測量或基于密度計算的氣體體積測量非常重要。
使用Rotamass TI 和動態壓力補償功能，用戶可以從連續和高精度的結果中受益。
技術信息
傳感器結構
Ethernet-APL
工業4.0是Ethernet-APL的起源
Ethernet-APL的特點
Ethernet-APL可通過兩線以太網電纜，直接連接危險區域中的設備和傳感器。該技術可僅通過兩根電線進行數據交換，從而擴展了傳統以太網的功能，簡化了安裝和維護。
Ethernet-APL符合本安要求，適用于爆炸性環境（0、1、2區）。
借助Ethernet-APL，現場設備可直接連接到基于以太網的系統，無需復雜的網關解決方案。它是過程自動化中工業物聯網（IIoT）的基礎。
不同制造商的設備和系統可以在Ethernet-APL網絡內實現互操作。
Ethernet-APL捕獲并分析大量額外數據（大數據），支持預測性維護和其他創新解決方案，提高可用性。
APL支持兩種常見的分段類型：Boot和Spur。Boot提供最遠1000米的高功率信號，而Spur提供最遠200米的低功率信號。
10 MBit/s，全雙工通信速度，比現有的HART和Fieldbus等通信協議快300倍。
通過利用現有的電纜基礎設施，Ethernet-APL可實現經濟高效的系統升級。它與EtherNet/IP?、HART IP、OPC UA 和 PROFINET 等已建立的以太網協議無縫協作。
點擊看大圖
干線是基礎設施的主線。它使用10BASE-T1L的2.4Vp-p模式連接到APL現場交換機等基礎設施設備，并可以在長達1000米的距離內使用電源進行通信。
Spur將基礎設施設備連接到現場設備。它使用-T1L的1.0 Vp-p模式連接基礎設施設備和現場設備，并可以在長達200米的距離內使用電源進行通信。Ethernet-APL的優勢
Ethernet-APL顯著減少了網絡配置所需的工作量。它簡化了在設備之間設置通信的過程，使IT和OT團隊更容易管理。
借助Ethernet-APL，可以在IT和OT域中使用相同的故障排除工具。這種一致性簡化了診斷和維護工作，提高了整體效率。
Ethernet-APL的部署非常簡單，因此可以盡可能地減少安裝時間和相關成本。這對于大型加工廠尤其有利。
Ethernet-APL通過實現控制系統和現場設備之間的通信，可無縫集成多種過程。它有助于遠距離交換過程變量、輔助參數和資產健康反饋。
點擊看大圖 非爆炸性環境中的應用示例
功率等級A：最大電壓15VDC，最小輸出功率0.54W
功率等級C：最大電壓15VDC，最小輸出功率1.1WRotamass TI Ethernet-APL規格
Rotamass Total Insight提供SLAA端口配置文件類別。
PROFINET提供實時和非循環實時通信，支持標準TCP/IP、報警/診斷和網絡拓撲。一致性等級B增加了對簡單網絡管理協議（SNMP）的支持。
Rotamass Total Insight提供六個模擬輸入功能塊、三個累加器功能塊和一個模擬輸出功能塊。PA Profile 4.0具有通用功能，與設備制造商無關，因此用戶可以操作/控制現場設備，而無需對每個制造商的設備進行特殊處理。
Rotamass Total Insight提供Web服務器功能，可以從Web瀏覽器配置現場設備參數。由于可以使用Google Chrome和Microsoft Edge等標準Web瀏覽器訪問Web服務器，因此可以在沒有手持終端和/或任何專用工具的情況下配置參數。
PA-DIM（過程自動化設備信息模型）的說明可在Rotamass Total Insight的FDI設備包中查看。它為每種設備提供標準參數設置，如壓力、溫度、流量、液位等，因此，無論設備制造商是誰，用戶都可以使用相同的軟件/程序輕松訪問現場設備中的必要參數
