我們拿到一臺新的
eja變送器，先要做的就是接線操作，其實接線是簡單的操作，只要掌握了eja變送器的接線原理，接線操作就會變得容易。

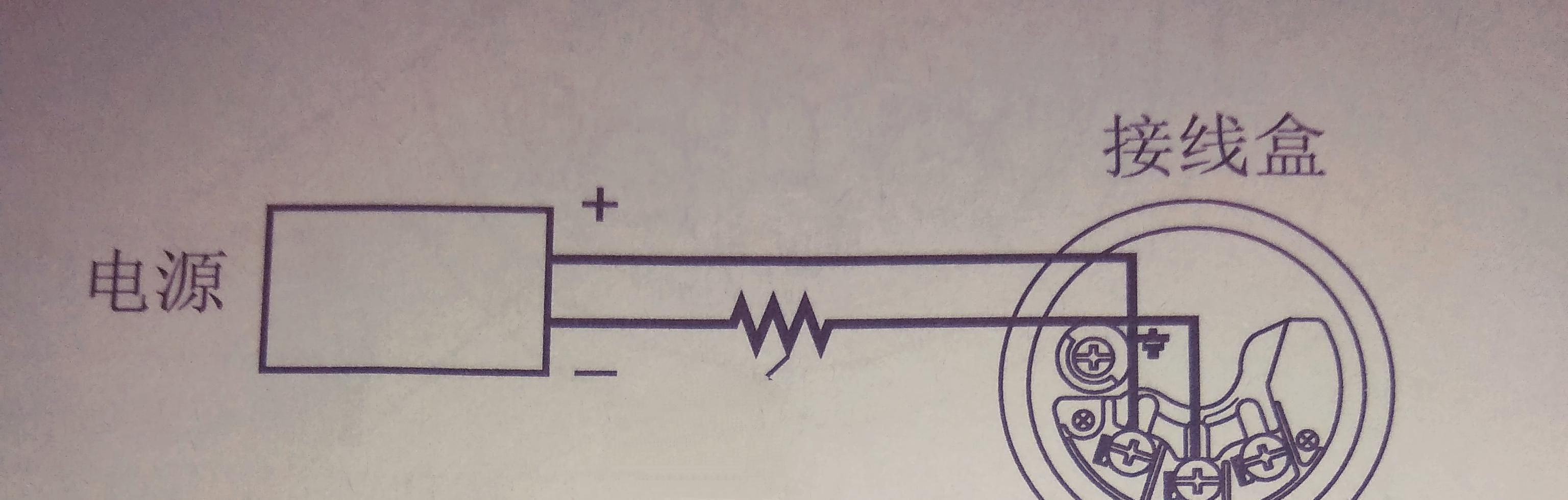

?橫河eja變送器的接線原理：由于eja變送器采用的是二線制，電源和信號共用兩根線，所以我們在接線時注意極性就可以了。

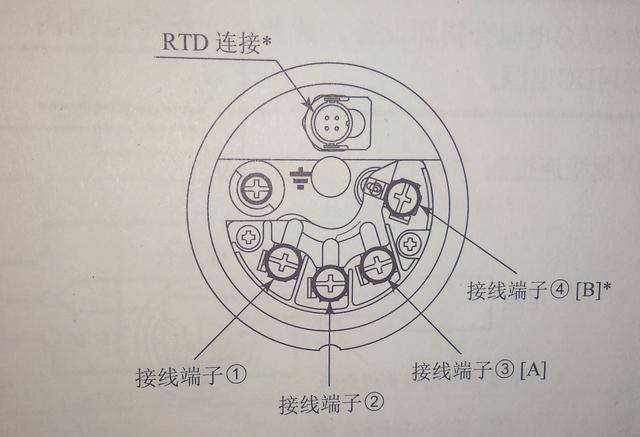

eja變送器的端子接線盒上的英文標注一般有四種，分別是：
1、SUPPLY（電源或信號端子），這個端子供電電源24vDC輸出電流信號4-20mADC，也是手持器使用的接線端子；
2、CHECK（外部指示端子），在接線端子直接用萬用表測量，相當于輸出信號檢測端；
3、ALRAM（狀態觸點端子），這個端子是報警信號輸出端；
4、PULSE（脈沖和狀態端子），脈沖狀態端子是輸出脈沖信號的端子。
以上四種就是
eja變送器常見的四種接線端子，只要明白了接線端子英文單詞含義就可降低接線出錯率。
